| Šířka | 7.5 cm |
| Délka v bm | 50 m |
Páska pro ukončení ekopanelů po řezání
 |
Ekopanely jsou ekologický konstrukční materiál, který používá k ošetření řezných hran papírovou samolepící pásku.
|
Řezání
Pomocí kotoučové nebo přímočaré pily lze snadno ekopanel upravit do potřebných rozměrů a tvarů. Pro krácení ekopanelu doporučujeme využívat
pilový kotouč s vidiovým plátkem průměru 250 mm, střídavé zuby 32 ks – doporučujeme na něm provést šraňkování (kotouč zajistíme a dodáme dle vašeho požadavku – stačí jen sdělit požadovaný průměr kotouče).

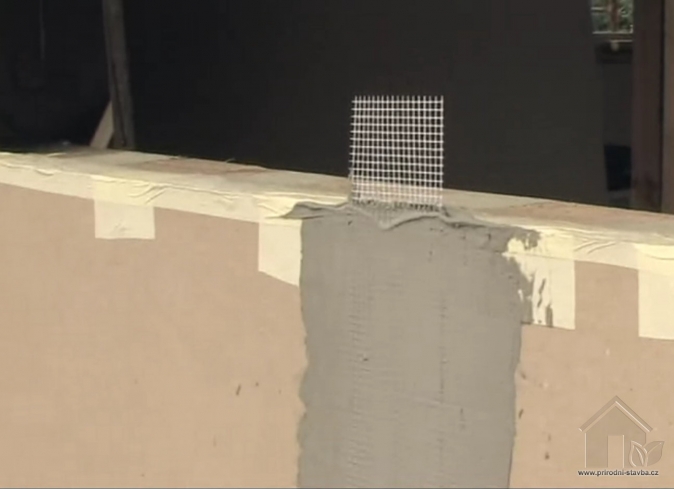

Úprava řezných hran

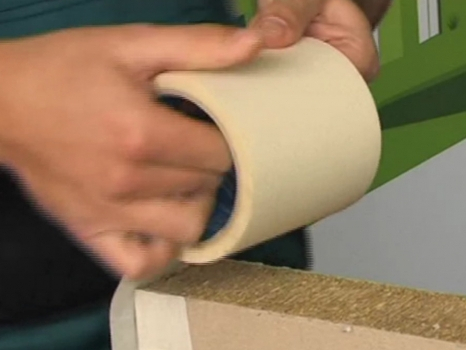

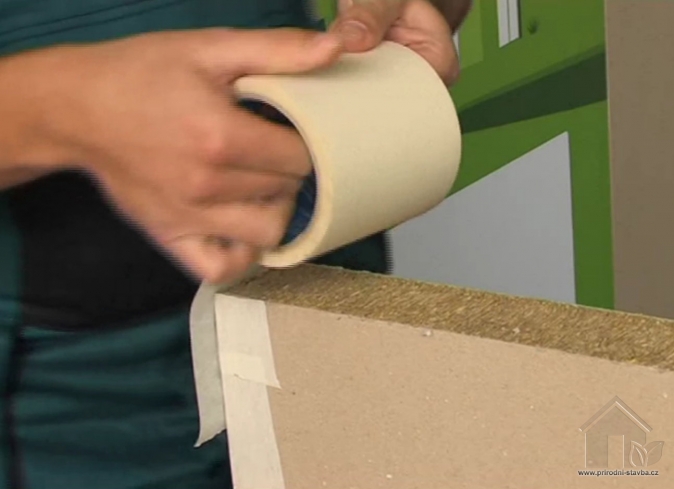

Veškeré řezané hrany polepte námi dodávanou
samolepicí páskou šíře 75 pro E40 a 100 mm pro E60. Podélný řez polepte pruhem lepenky a příčný řez několika překrývajícími se pruhy lepenky.
Drážkování
Ekopanel
lze drážkovat podélně po celé jeho délce. Drážky proveďte kotoučovou pilou pod úhlem 45°. V
příčném směru desky
nesmí délka drážky přesahovat 30 cm.
Výřezy pro elektroinstalaci, krabičky, kabely
Otvory pro elektroinstalační krabice vyřízněte speciálním vykružovacím vrtákem o průměru 73 mm, který zakoupíte v naší firmě. Otvor po vyvrtání v průměru 73 mm je přesně připravený pro vložení univerzální krabice do dutých stěn (typ KU 68 LD, KPRL 68-70 LD). V případě, že požadujete několik krabic vedle sebe, můžete využít i variantu univerzálních krabic do dutých stěn (KP 64 LD), který se předvrtává speciálním vykružovacím vrtákem o průměru 68 mm. Tím splníte požadavky pro elektroinstalace v systému Ekopanel.
Vedení elektroinstalace po povrchu Ekopanelu či v instalační mezeře je provedeno elektrokabelem CYKY (běžný kabel s trojí ochranou)
V případě zafrézování či prostupu elektrokabelu do Ekopanelu nutno dodržet zásady pro vedení elektroinstalace v hořlavých materiálech třídy reakce na oheň E.
– použití protipožárního kabelu
– vedení elektroinstalace v chráničce s třídou reakce na oheň min. A1
Šroubování
Vruty šroubujte elektrickým šroubovákem nebo použijte vrtačku opatřenou šroubovacím nástavcem.
Nepředvrtávejte! Při montování do dřevěné konstrukce používejte vruty 5×100 mm s podložkou EP-P1.
Zvolte vhodný dotahovací moment tak, aby podložka neprotrhávala třívrstvý recyklovaný papírový karton. Pro upevňování stěnových spon UNI užijte vruty 4×50 mm.
